Kubus II

Produktinformation

Höchste Ansprüche an Ästhetik und Funktionalität erfüllt das Raum-in-Raum-System Kubus II. Die elegante Architektur mit filigranen Ansichtsbreiten und außen bündiger Verglasung lässt sich in unterschiedliche Büroraumkonzepte integrieren. Der hochschallgedämmte Kubus II steht im geschäftigen Büroalltag wie eine Insel im Open Space.

Technische Daten

  • Abmessungen: L: 2.684; B: 2.750 mm; H: 2.530 mm
  • Wandstärke: 100 mm
  • Verglasung: 6 und 8 mm ESG
  • Tür: 40 mm Alurahmentür mit 12 mm VSG-Si
  • Steuerung: Touch-Display für Steuerung Lüftung und Licht (opt. Kühlung)
  • Lüftung: In Systemdecke integriertes Be- und Entlüftungsgerät, Leistung im Komfortbetrieb bis 150 m3/h, Stoßlüftung bis 210 m3/h
  • Kühlung (optional): Typ Plus: Licht + Lüftung + Kühlung mit autarker elektrischer Kühleinheit als Plug & Play Lösung. An/aus sowie Einstellung der Lüftung über Touchdisplay, Automatikmodus über Präsenzmelder.

Schallschutz

  • Schalldämmung: Norm-Schallpegeldifferenz Dn,T,w= 36 dB, (entspricht R’ w = 42 dB)
  • Raumakustik: Mikorperforierte Deckenpaneele und mikorperforierte Wandabsorber, Niedrige Nachhallzeiten von < 0,5 s über den gesamten Frequenzbereich

Brandschutz

F0

Nachhaltigkeit

  • Sehr gute Umnutzungsfähigkeit und Wiederverwendbarkeit
  • Gut trennbare Materialien (Demontage, Recycling)
  • Materialien können nach der Nutzungsphase dem Recycling zugeführt werden
  • Unbedenkliche Hauptmaterialien: Glas, Aluminium, Stahl, Holzwerkstoffe

Bildergalerie

Technische Details

Personen

4

Abmessungen

L: 2.684 mm (2 Achsen)/ B: 2.750 mm/ H: 2.530 mm

Verglasung

Doppelverglasung, 6 und 8 mm ESG

Türen

40 mm Alurahmentür mit 12 mm VSG-Si

Schallschutz

Dn,T,w Schallschutz* = 36 dB (entspricht R’w von ca. 42 dB)

Akustik

Mikroperforierte Deckenpaneele und mikroperforierte Wandabsorber, Niedrige Nachhallzeiten von < 0,5 s über den gesamten Frequenzbereich

Lüftung

In Systemdecke integriertes Be- und Entlüftungsgerät, Leistung im Komfortbetrieb bis 150 m3 /h, Stoßlüftung bis 210 m3 /h

Ausstattung

Wandpaneel für Befestigung von Bildschirmen, optionales Sideboard als Stauraum mit Steckdosen-Integration

Beleuchtung

LED-Pendelleuchte mit direkter und indirekter Lichtverteilung

Elektroinstallation

3 x 230V in Vollwand und Türseitenteil, optional Einbau-Steckerleiste mit Einsätzen (2 x 230 V, 1 x USB, 1 x LAN)

Standardfunktionstyp

Typ A: Licht + Lüftung An/Aus-Steuerung über Präsenzmelder

Optionale – Funktionstypen

Typ B: Licht + Lüftung. An/Aus sowie Einstellung der Lüftung über Touchdisplay, Automatikmodus über Präsenzmelder. Typ C: Licht + Lüftung + Kühlung mit bauseitiger Kaltwasserzufuhr. An/Aus sowie Einstellung der Lüftung über Touchdisplay, Automatikmodus über Präsenzmelder. Typ Plus: Licht + Lüftung + Kühlung mit autarker elektrischer Kühleinheit als Plug-&-Play-Lösung. An/Aus sowie Einstellung der Lüftung über Touchdisplay, Automatikmodus über Präsenzmelder

Deckenanschluss Kubus II
Download
Bodenanschluss Kubus II
Download

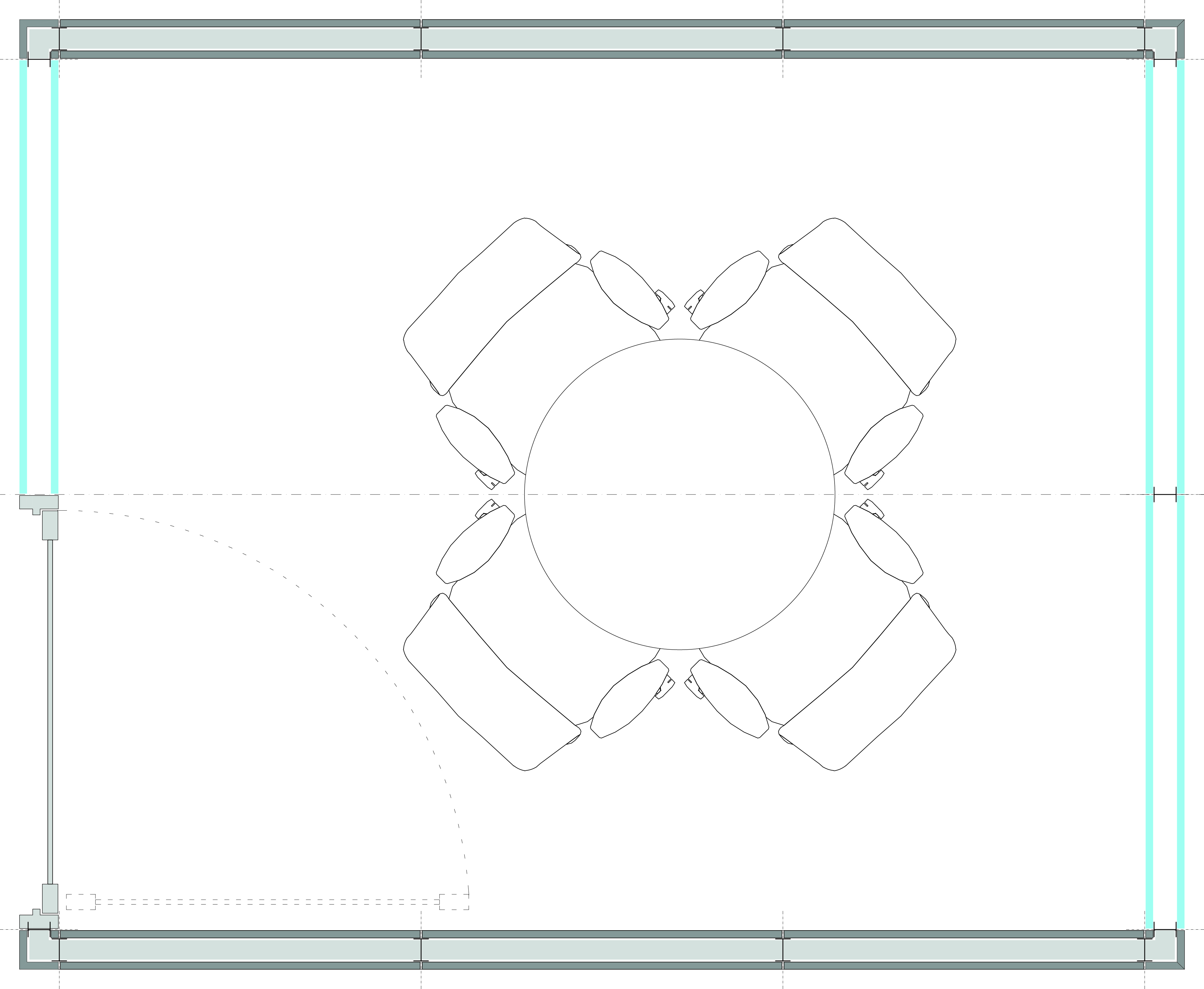

Grundriss Kubus II Team
Download

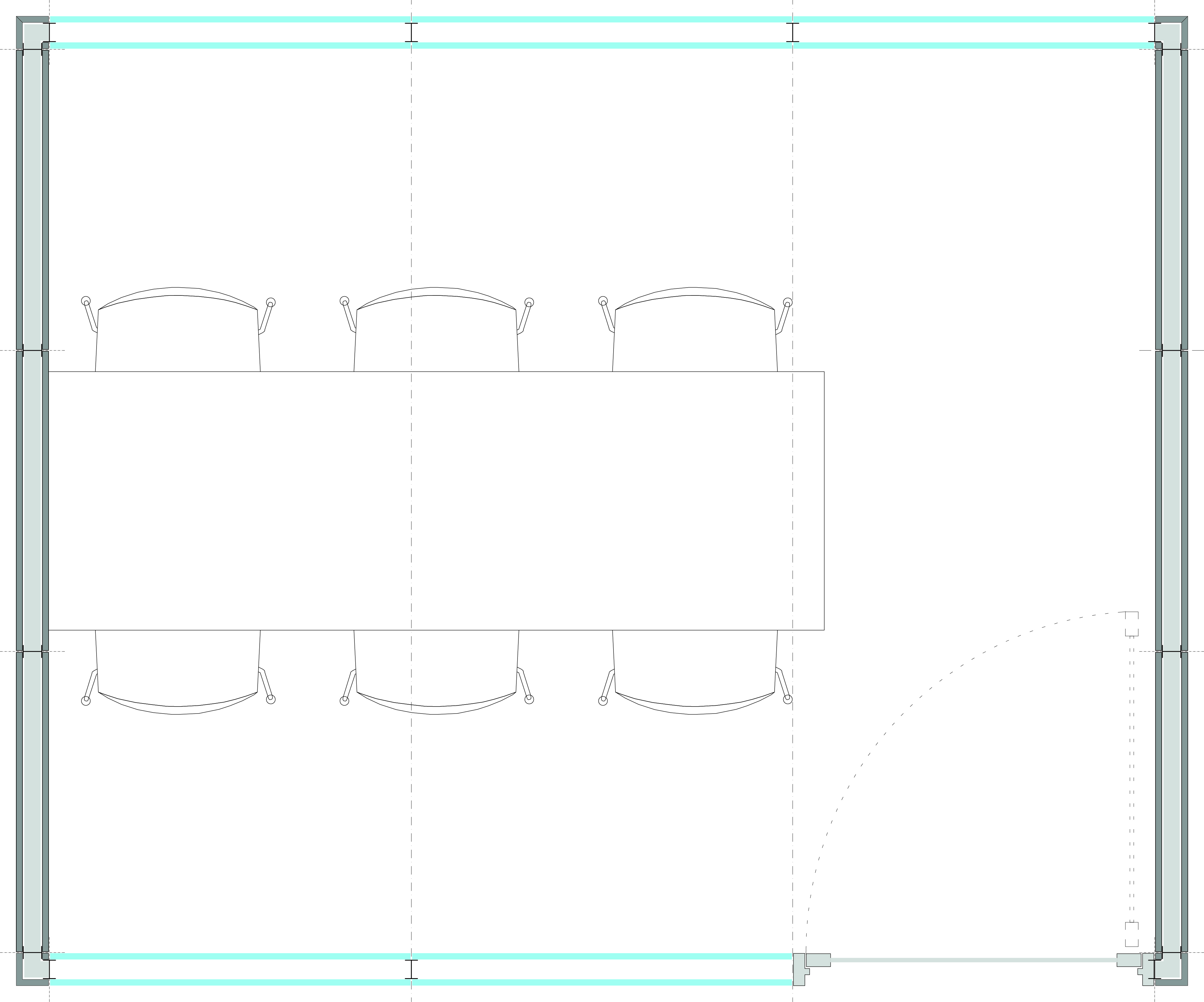

Grundriss Kubus II Meeting
Download

Projektbeispiele

Downloads

System Kubus I und Kubus II

Projektkuben.

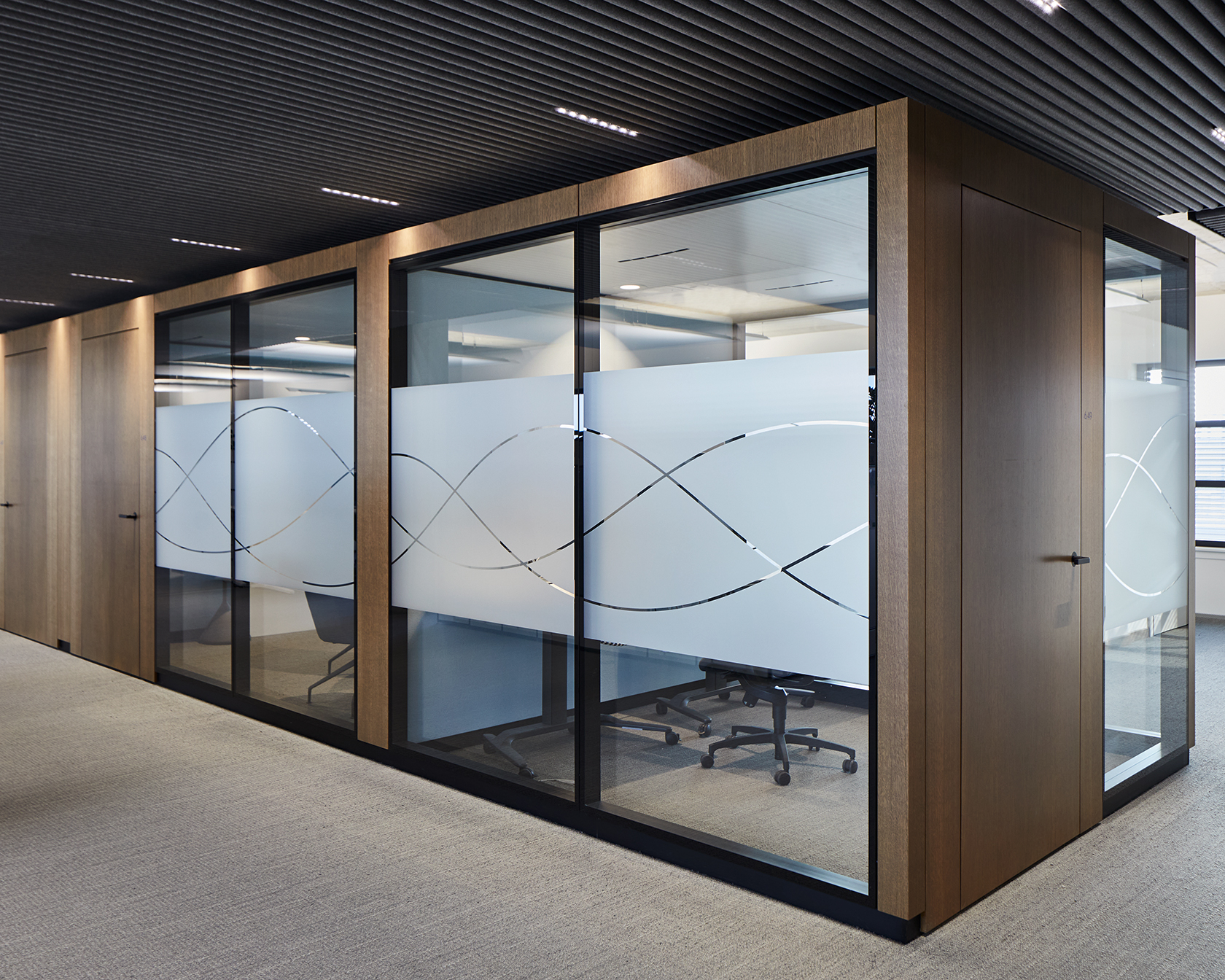

Kubus II - T

Symbiose aus Holz und Glas.
