Kubus I

Produktinformation

Kubus I ermöglicht transparente Rückzugsorte in offenen Bürolandschaften. Es stehen 3 Varianten zur Auswahl:

  • Kubus I Micro (1 Person)
  • Kubus I Dialog (2 Personen)
  • Kubus I Team (4 Personen)
  • Kubus I Meeting (6 Personen)

Technische Daten

  • Konstruktion: Kombination aus Einfachverglasung und doppelschaliger Vollwandkonstruktion
  • Wandstärke: Vollwand 100 mm
  • Abmessung:
    • Micro: L: 1.500 mm, B: 1.200mm, H: 2.300 mm
    • Dialog: L 2.200 mm / B 1.600 mm / H 2.300 mm
    • Team: L: 2.598 / 3.598 B: 2.769 mm H: 2.300 mm
  • Verglasung: Einfachverglasung 10 mm ESG oder 16 mm VSG
  • Türelement: Ganzglastür 10 mm ESG
  • Lüftung: In Systemdecke integriertes Entlüftungsgerät in Kombination mit Überströmelement, Leistung bis max. 120 m3/h

Schallschutz

  • 10 mm ESG: Dn,T,w = 28 dB (entspricht R’w von ca. 34 dB)
  • 16 mm VSG: Dn,T,w = 32 dB (entspricht R’w von ca. 39 dB)

Brandschutz

F0

Nachhaltigkeit

  • Sehr gute Umnutzungsfähigkeit und Wiederverwendbarkeit
  • Gut trennbare Materialien (Demontage, Recycling)
  • Materialien können nach der Nutzungsphase dem Recycling zugeführt werden

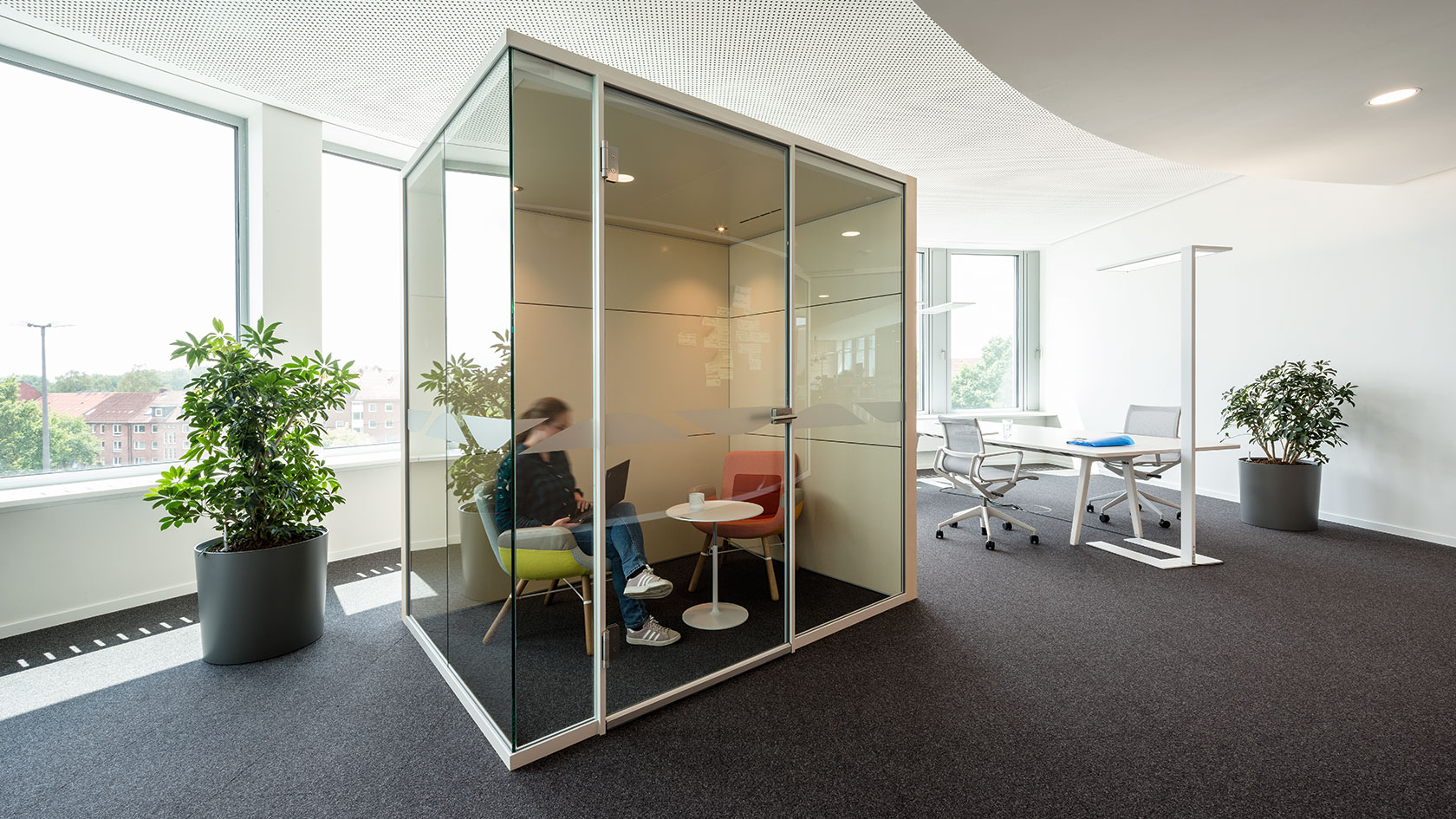

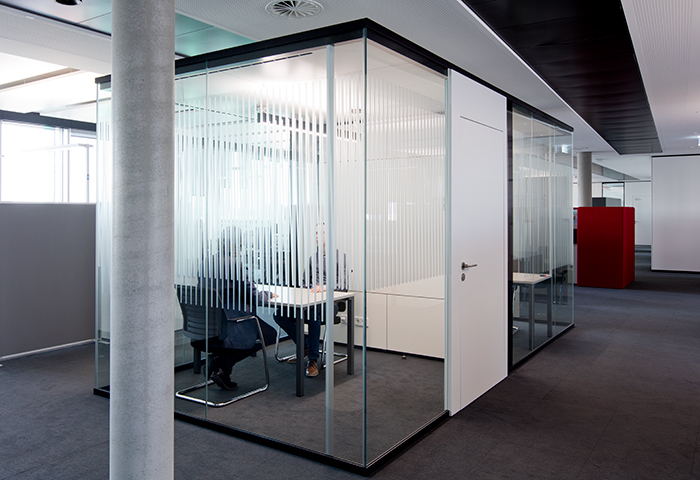

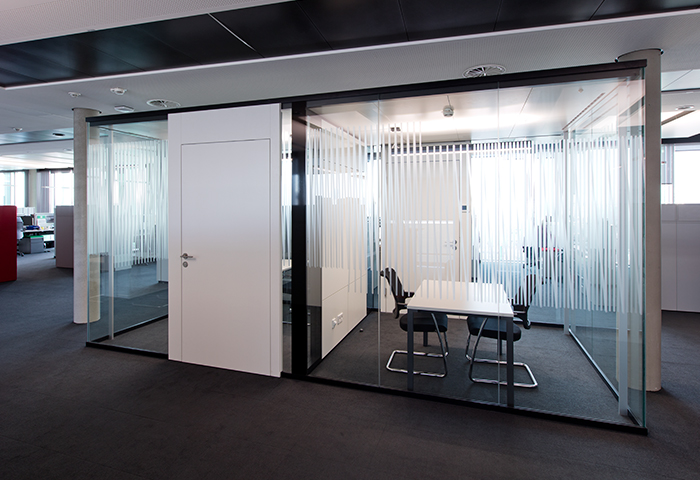

Bildergalerie

Technische Details

Personen

6

Abmessungen

L: 2.598 mm (2 Achsen)/ 3.598 mm (3 Achsen)/ B: 2.769 mm/ H: 2.300 mm

Verglasung

Einfachverglasung 10 mm ESG oder 16 mm VSG

Türen

10 mm ESG Ganzglastür oder 40 mm Alurahmentür mit 12 mm VSG-Si

Schallschutz

Dn,T,w Schallschutz: von 28 dB bis 32 dB (entspricht R’w von 34 dB bis ca. 39 dB) je nach Verglasung

Akustik

Mikroperforierte Deckenpaneele und mikroperforierte Wandabsorber, Niedrige Nachhallzeiten von < 0,5 s über den gesamten Frequenzbereich

Lüftung

In Systemdecke integriertes Be- und Entlüftungsgerät, Leistung im Komfortbetrieb bis 150 m3 /h, Stoßlüftung bis 210 m3 /h

Ausstattung

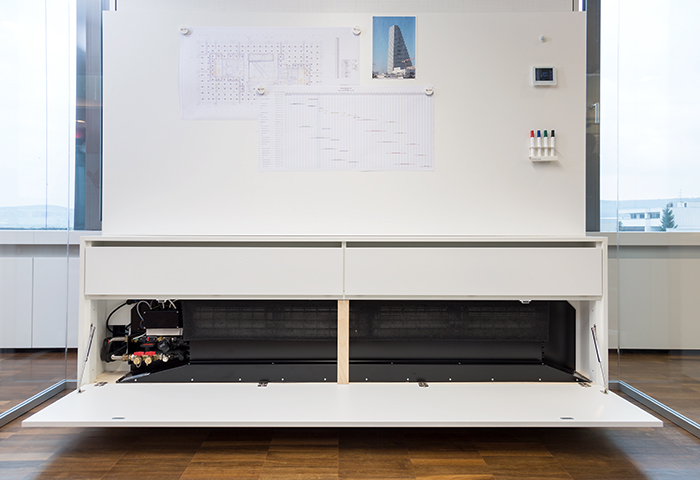

Wandpaneel für Befestigung von Bildschirmen, optionales Sideboard als Stauraum mit Steckdosen-Integration

Beleuchtung

LED-Pendelleuchte mit direkter und indirekter Lichtverteilung

Elektroinstallation

3 x 230V in Vollwand und Türseitenteil, optional Einbau-Steckerleiste mit Einsätzen (2 x 230 V, 1 x USB, 1 x LAN)

Standardfunktionstyp

Typ A: Licht + Lüftung An/Aus-Steuerung über Präsenzmelder

Optionale – Funktionstypen

Typ B: Licht + Lüftung. An/Aus sowie Einstellung der Lüftung über Touchdisplay, Automatikmodus über Präsenzmelder. Typ C: Licht + Lüftung + Kühlung mit bauseitiger Kaltwasserzufuhr. An/Aus sowie Einstellung der Lüftung über Touchdisplay, Automatikmodus über Präsenzmelder. Typ Plus: Licht + Lüftung + Kühlung mit autarker elektrischer Kühleinheit als Plug-&-Play-Lösung. An/Aus sowie Einstellung der Lüftung über Touchdisplay, Automatikmodus über Präsenzmelder.

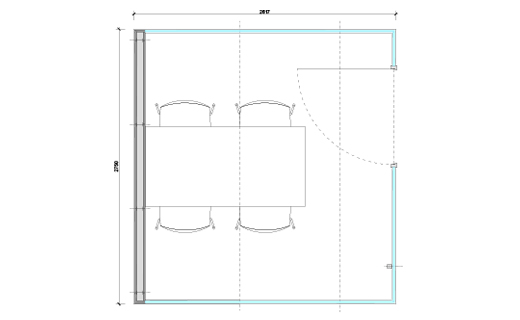

Grundriss Kubus I Team (bis 4 Personen)
Download

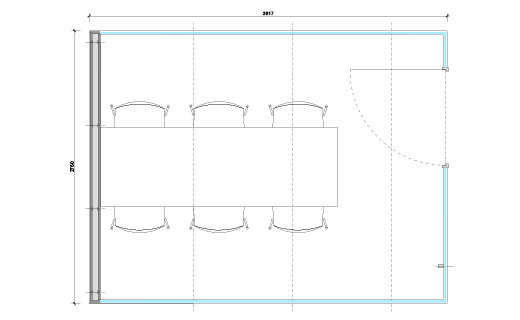

Grundriss Kubus I Meeting (bis 6 Personen)
Download
