Überströmelement ÜS 60

Produktinformation

Ein gutes Raumklima ist für angenehmes und produktives Arbeiten unerlässlich. Das ÜS 60 ist ein schallgedämmtes Überströmelement, das in die Trennwand integriert ist. Als Einströmöffnung dient eine kaum sichtbare 10 mm Systemfuge. Die Geometrie des Überströmers verbunden mit hochwirksamen Absorbern ermöglicht ein Maximum an Luftdurchlass und Schalldämmung.

Technische Details

Konstruktion: Leichtbauelement auf Rahmenbasis
Ausführung: Standardbeplankung (auchals Melaminharz beschichtete Spanplatte)
Oberﬂäche: Melaminharz/furniert
Abmessungen: Länge: 800 mm (Standard) Breite: 250 mm
Wanddicke: 100 mm

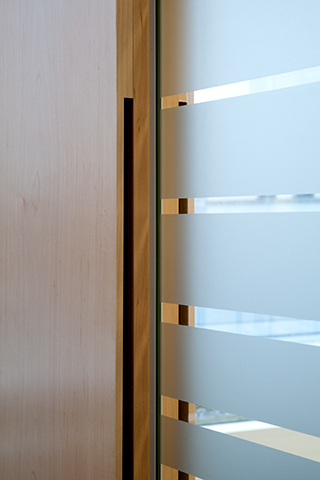

Einströmöffnung: 10 mm Systemfuge
Türen: Oberhalb der Tür einbaubar , in Türseitenteil einbaubar

Schallschutz

R_w,P = 28 dB

D_n,e,w = 46 dB

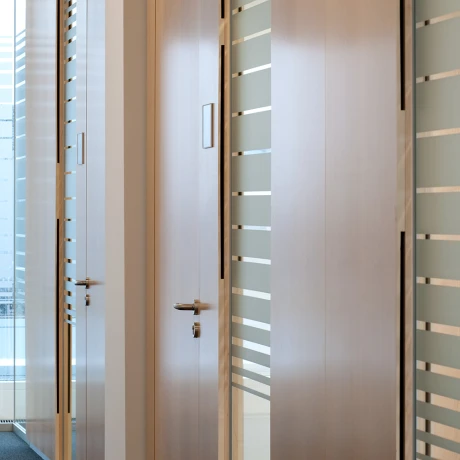

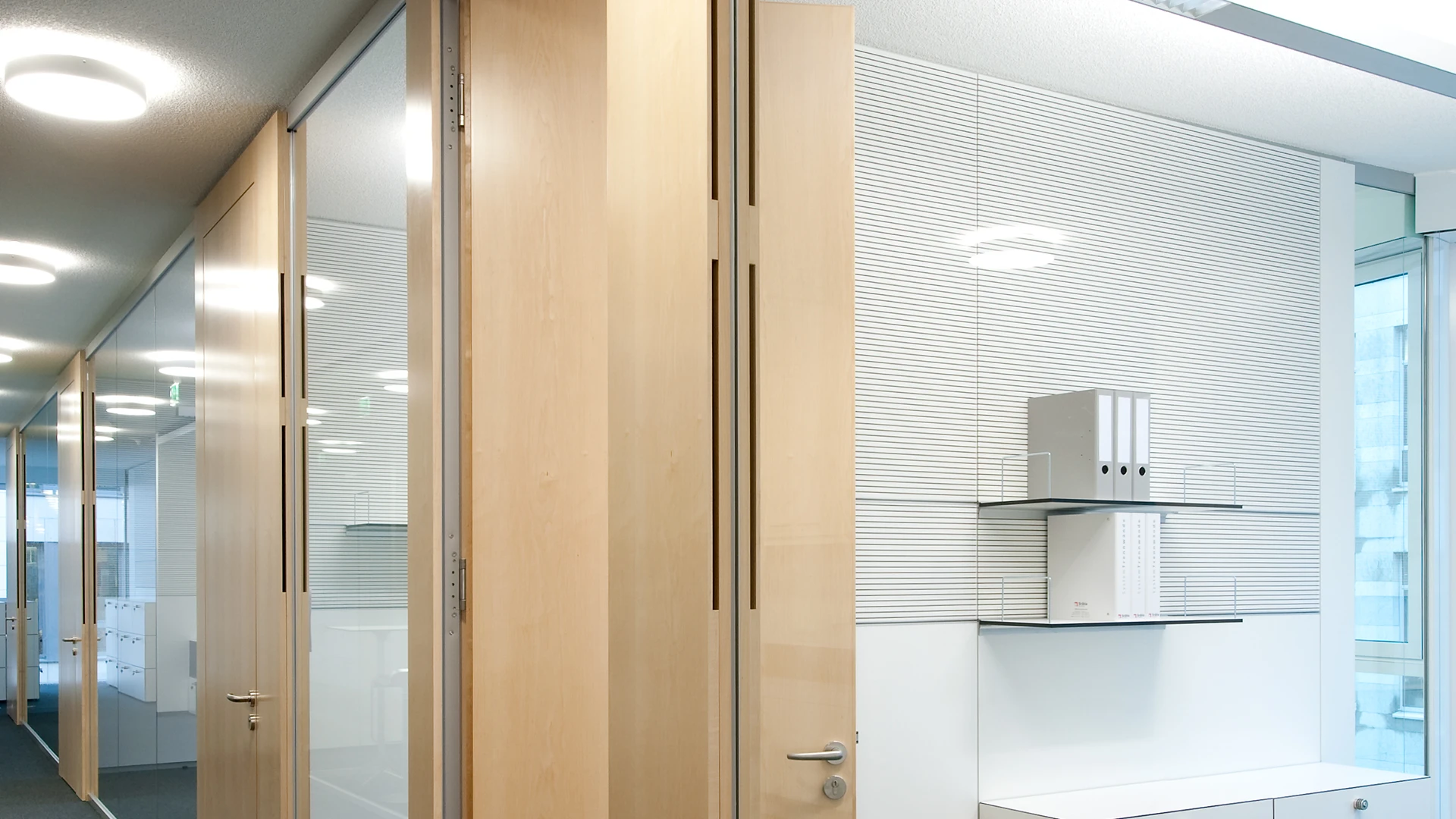

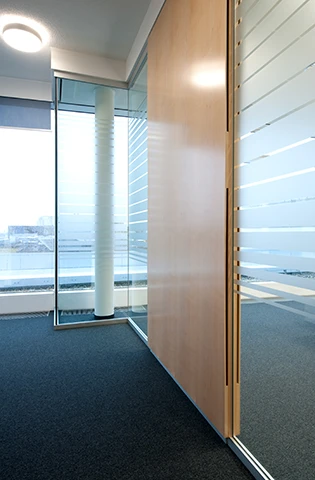

Bildergalerie

Technische Details

Konstruktion:

Leichtbauelement auf Rahmenbasis

Ausführung:

Standardbeplankung (auchals Melaminharz beschichtete Spanplatte)

Oberﬂäche:

Melaminharz/furniert

Abmessungen:

Länge: 800 mm (Standard) Breite: 250 mm

Wanddicke:

100 mm

Einströmöffnung:

10 mm Systemfuge

Türen:

Oberhalb der Tür einbaubar , in Türseitenteil einbaubar

Überströmelement vertikal

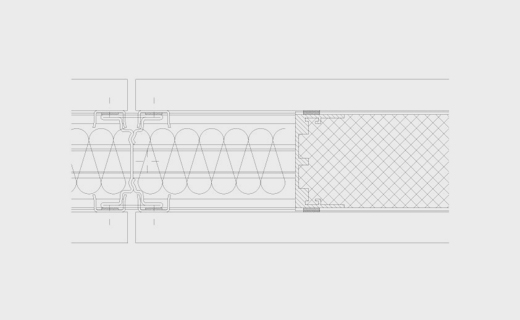

Überströmelement horizontal

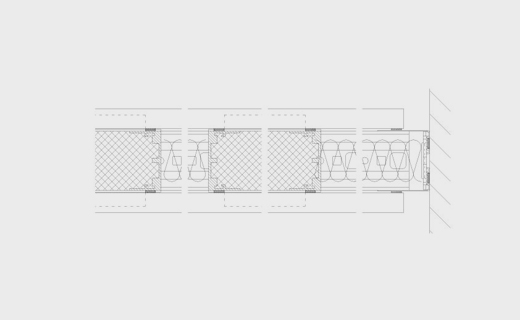

Überströmelement Türseitenteil vertikal

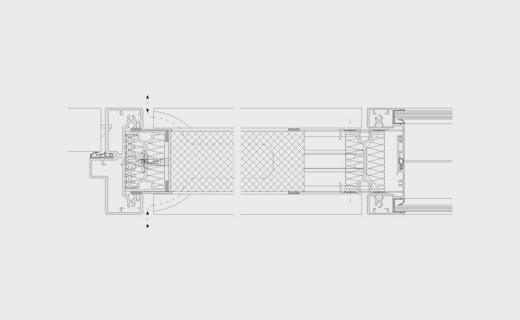

Überströmelement Türseitenteil horizontal
