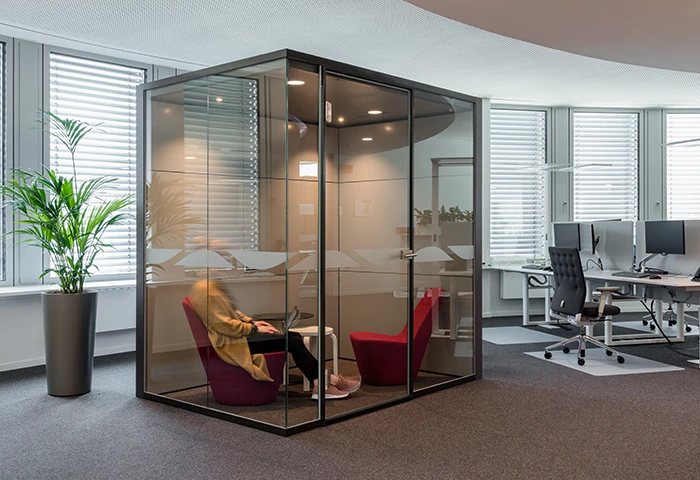

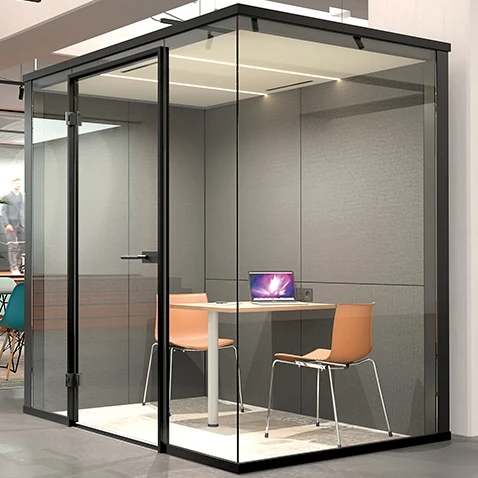

Kubus I Dialog

Projekt

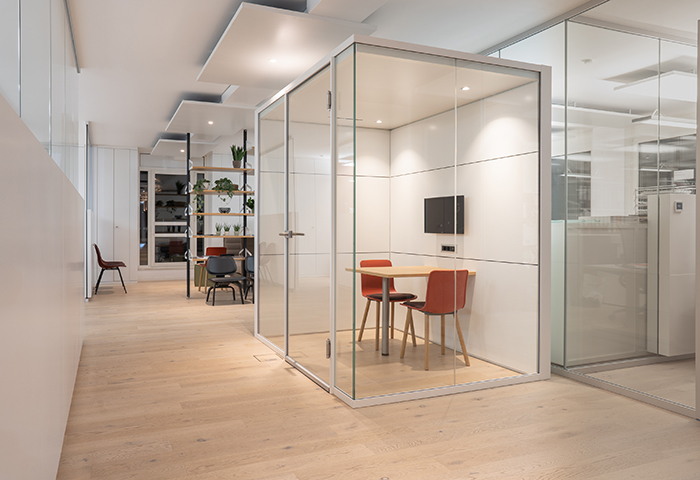

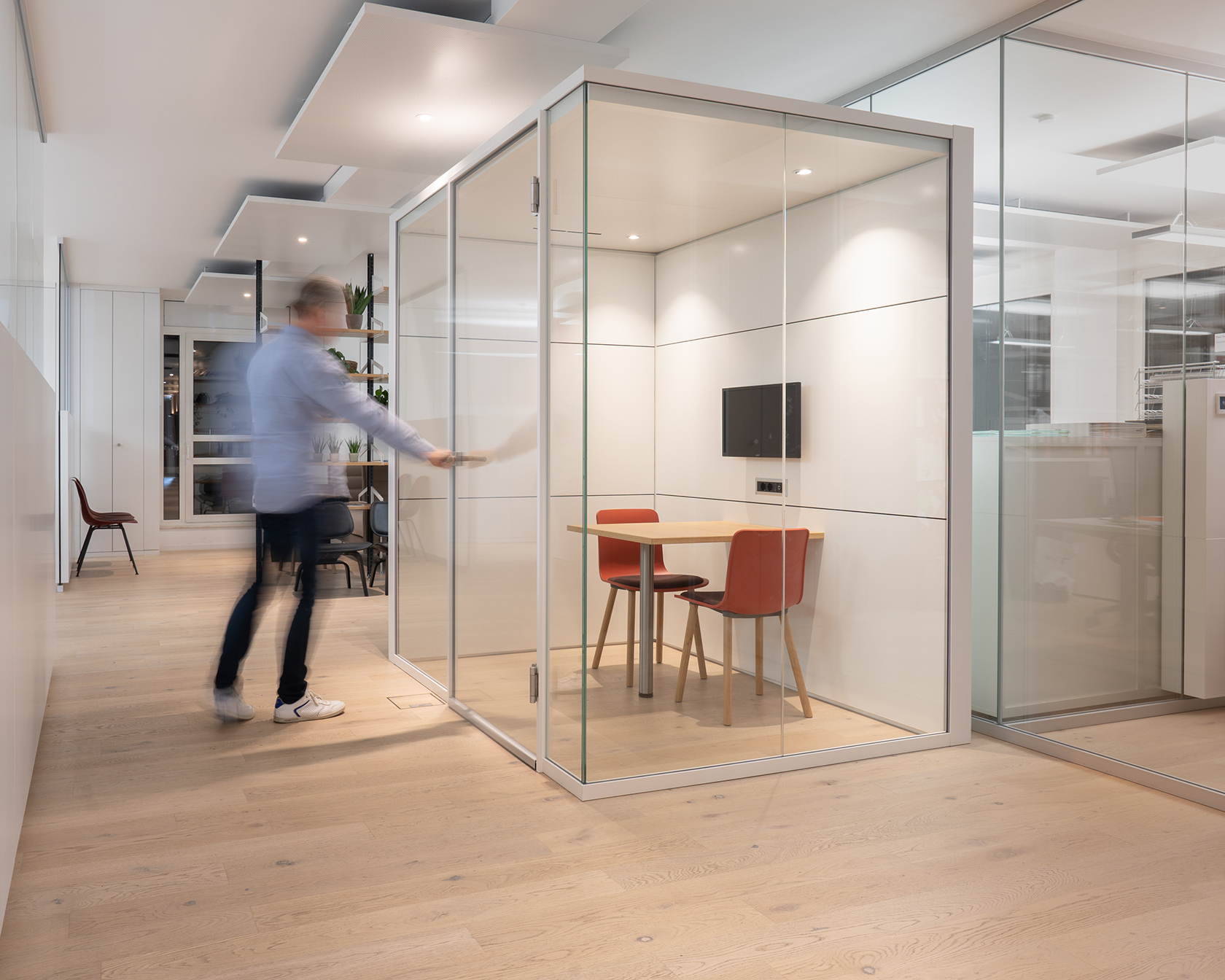

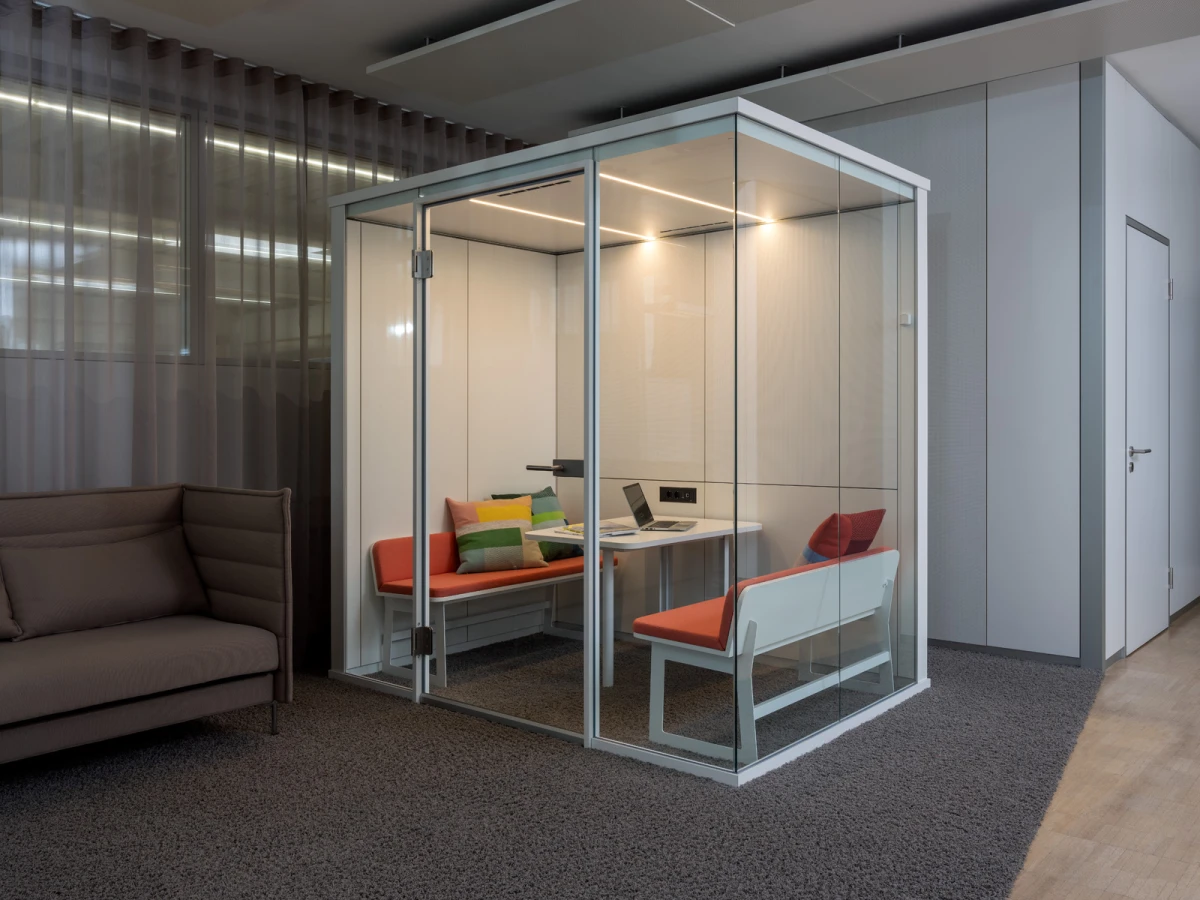

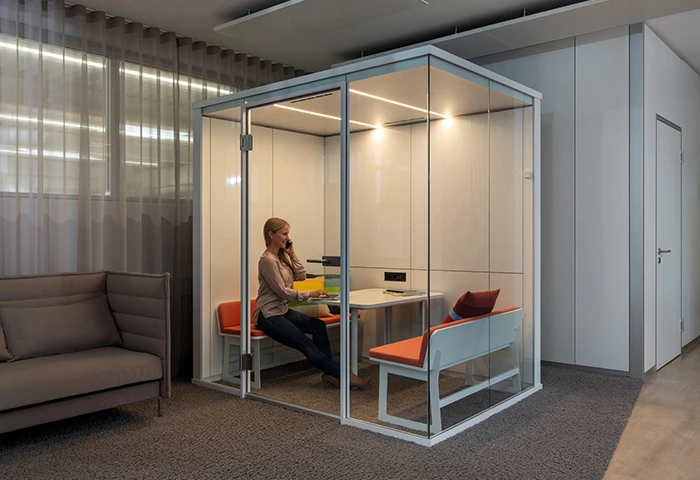

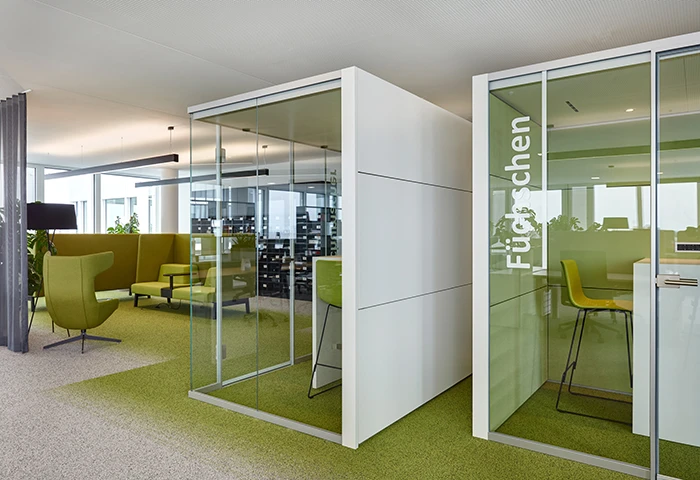

Ausstellung Waiblingen

Projekt

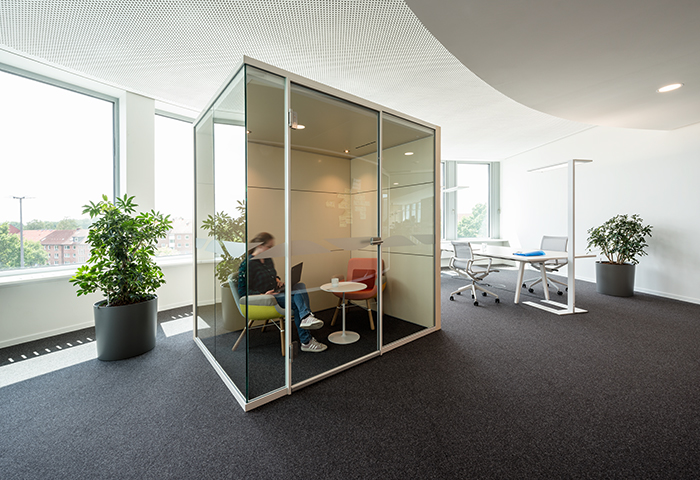

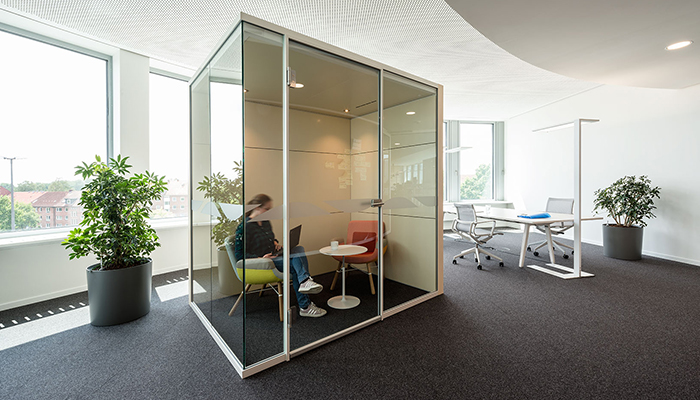

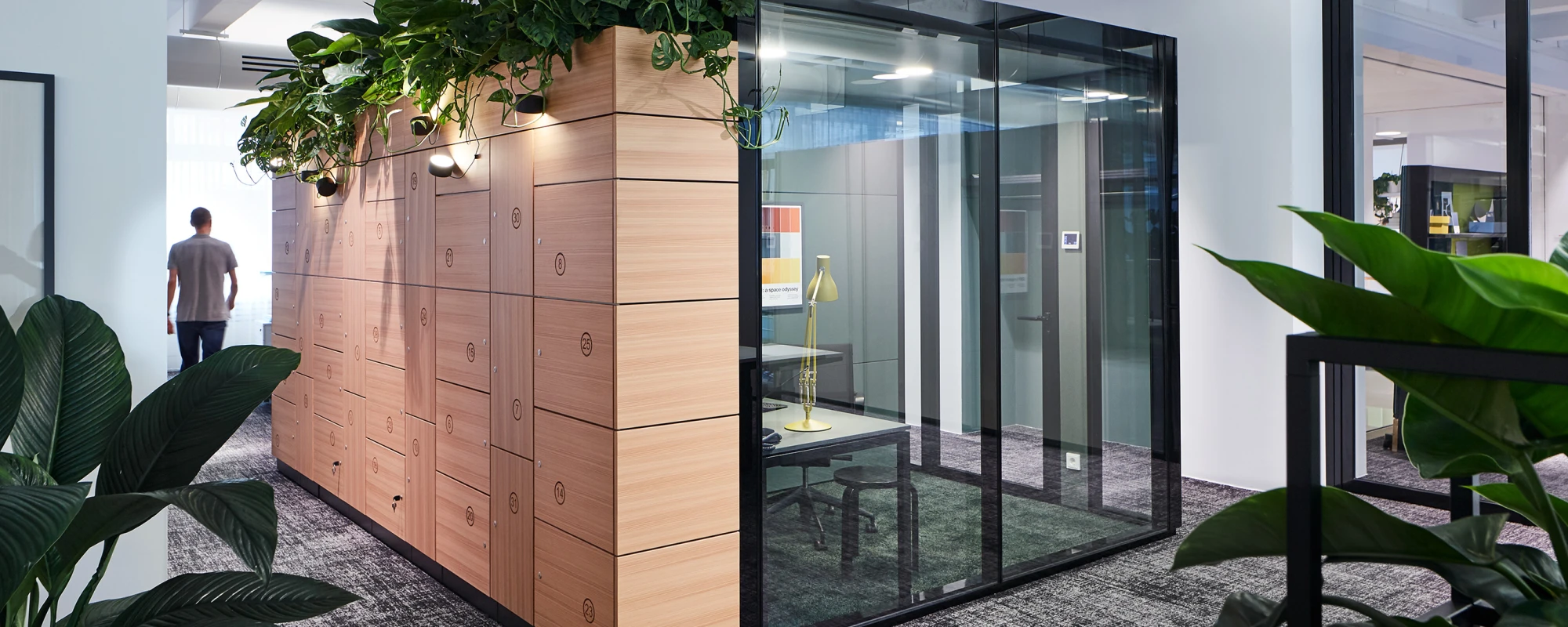

Gärtner, Hamburg

Projekt

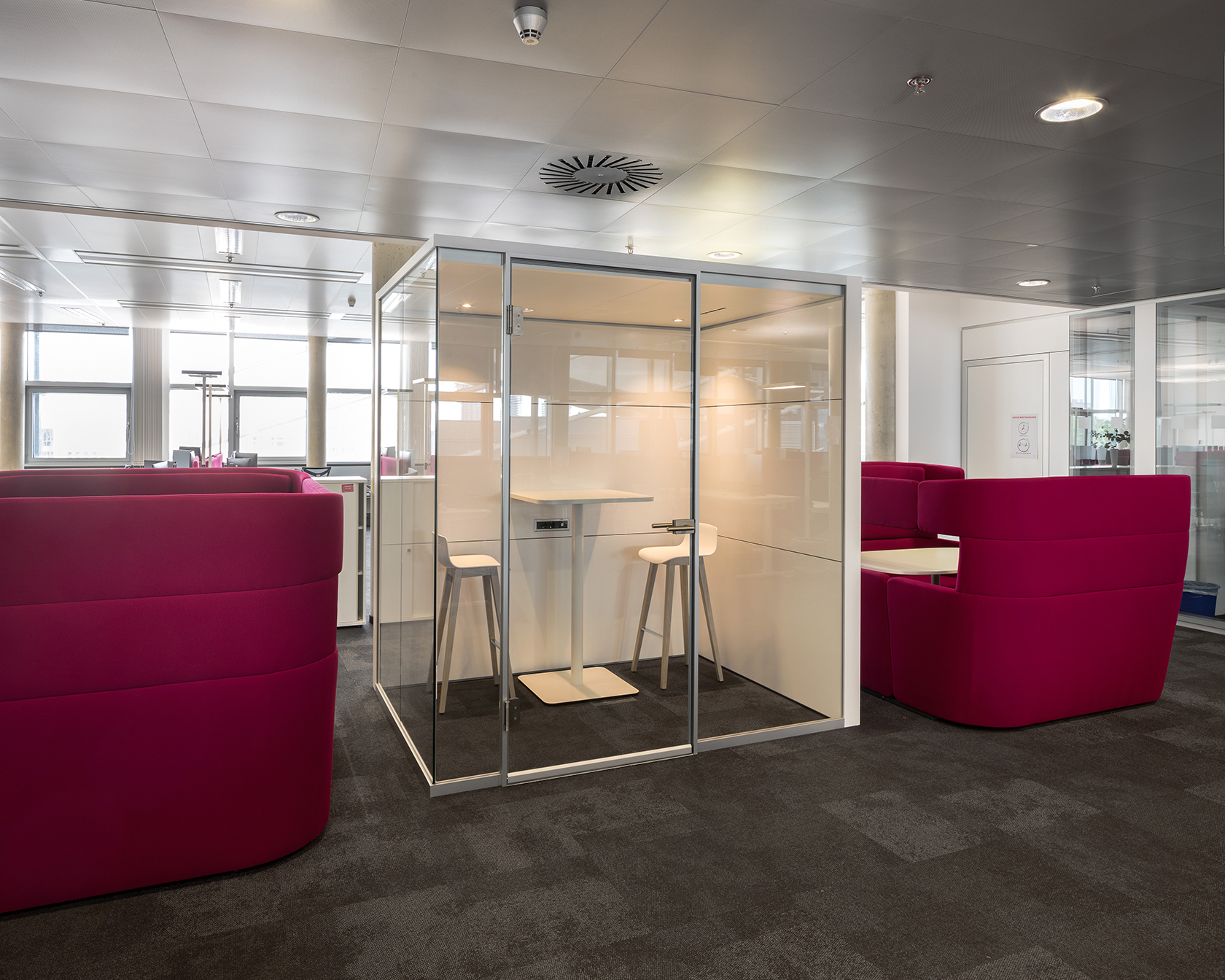

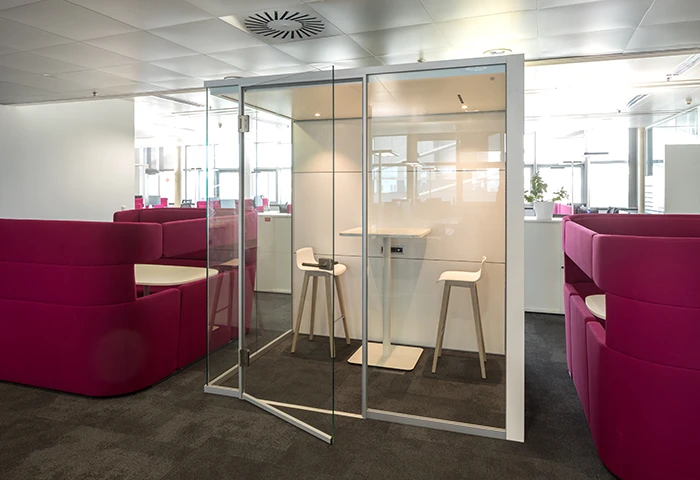

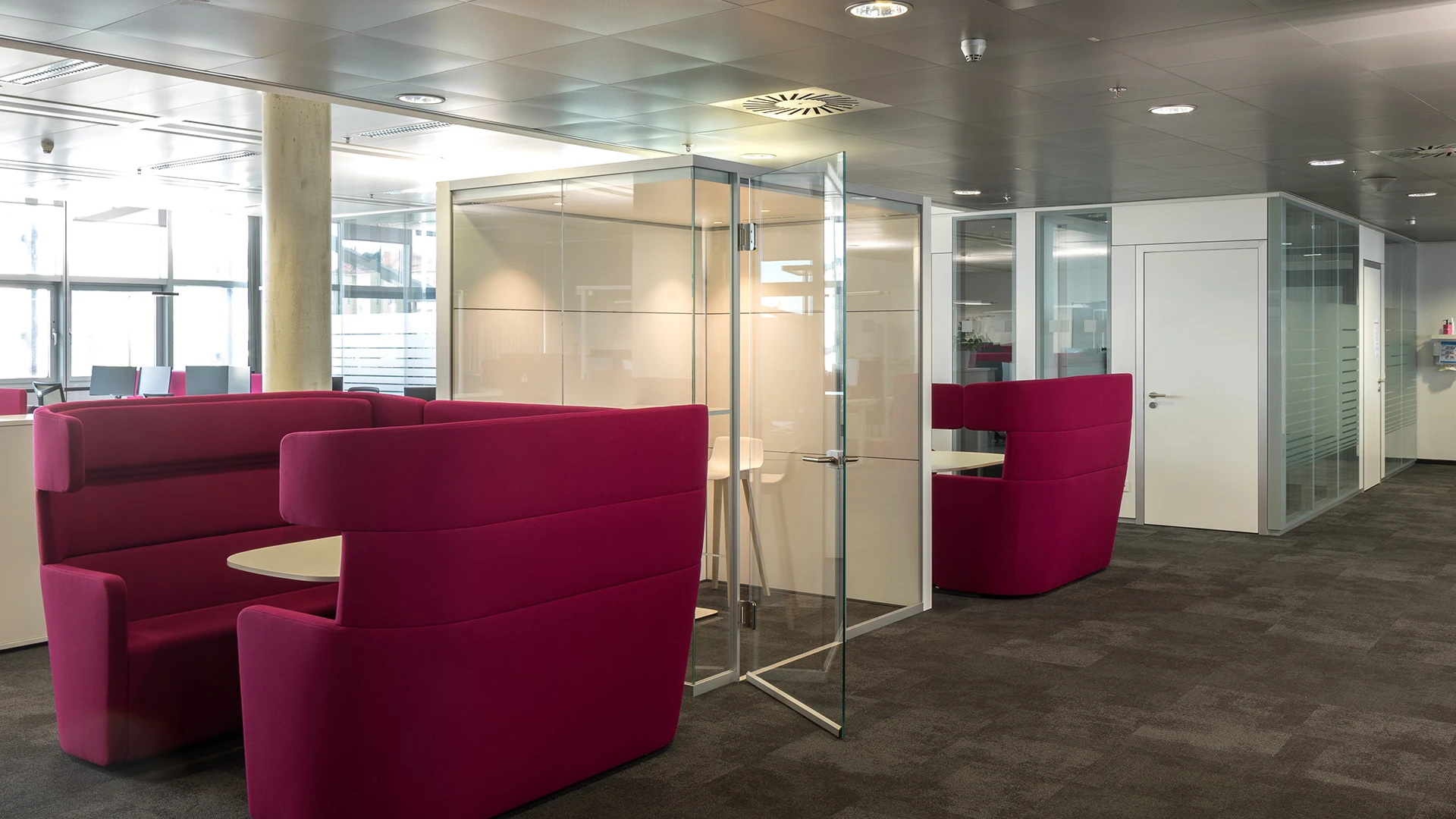

T-Center, Wien

Projekt

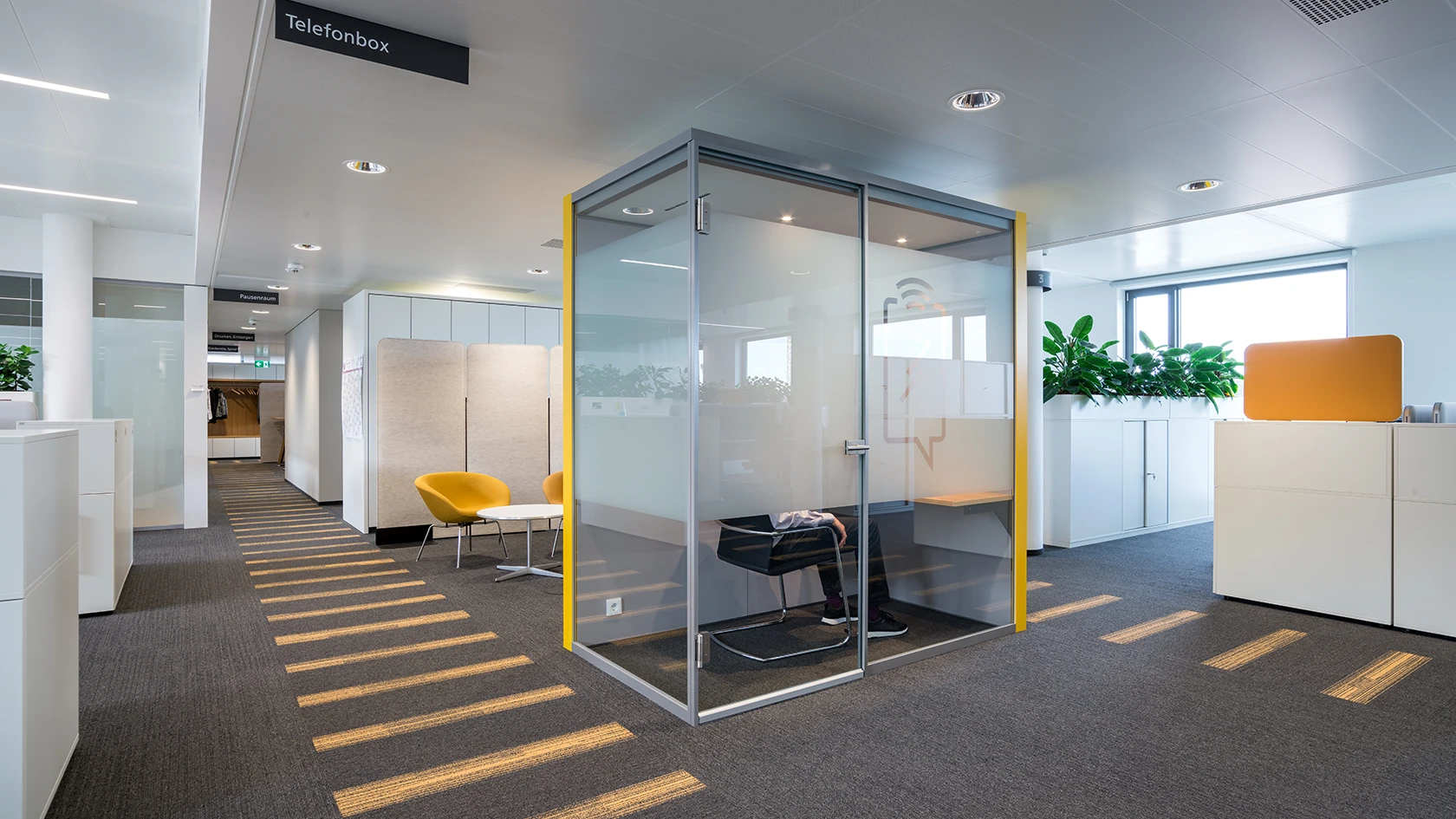

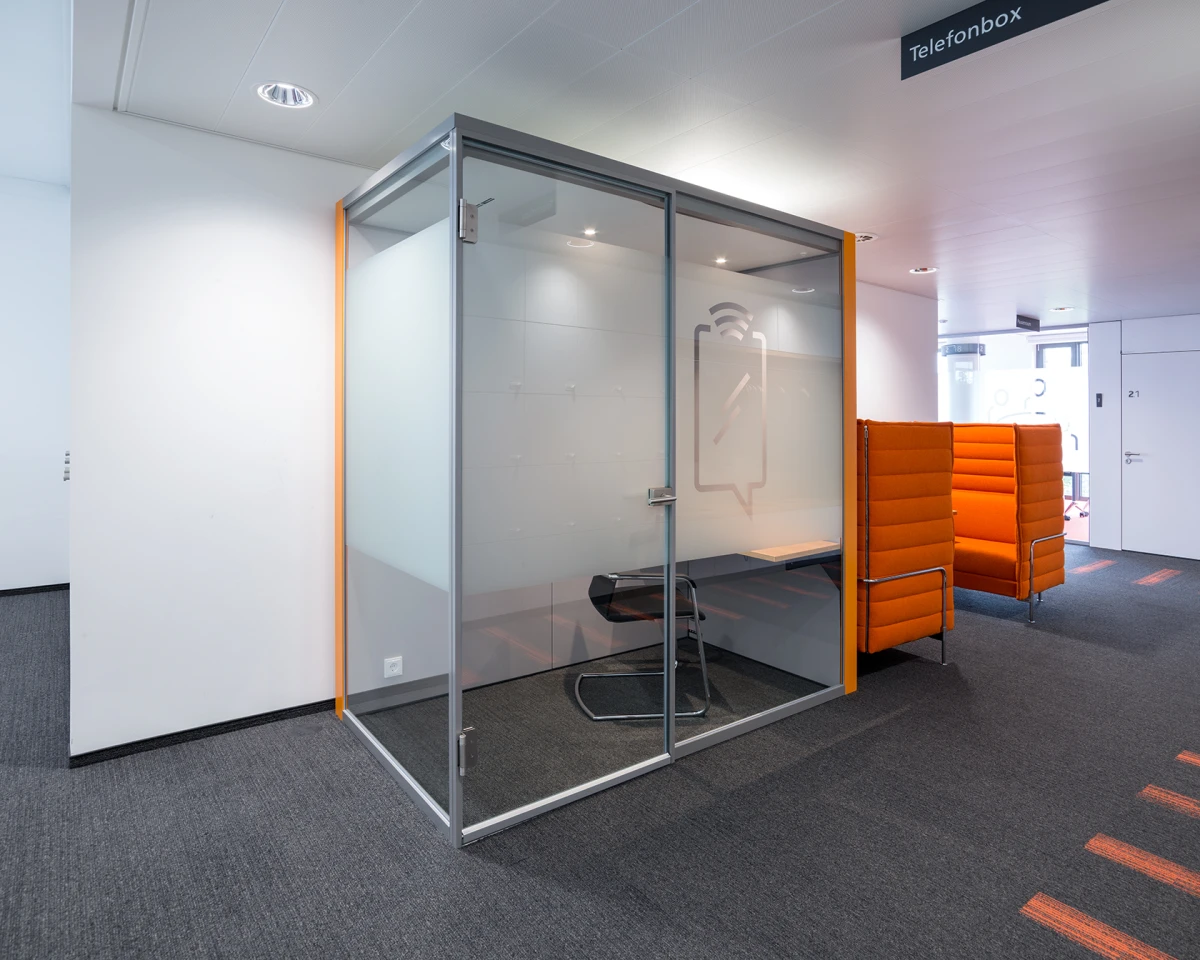

Volksbank Stuttgart

Video anhalten

Die Raum-in-Raum-Lösung für Besprechungen zu zweit oder als kompakter Rückzugsort für Stillarbeit. Dank der L-Form flexibel kombinierbar zu 2-er oder 4-er Gruppen.

Konstruktion: Kombination aus Einfachverglasung und doppelschaliger Vollwandkonstruktion

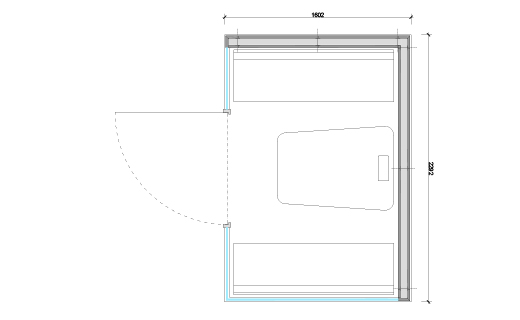

Abmessungen: L 2.290 mm / B 1.600 mm / H 2.300 mm
Verglasung: Einfachverglasung 10 mm ESG / 12 mm VSG / 16 mm VSG

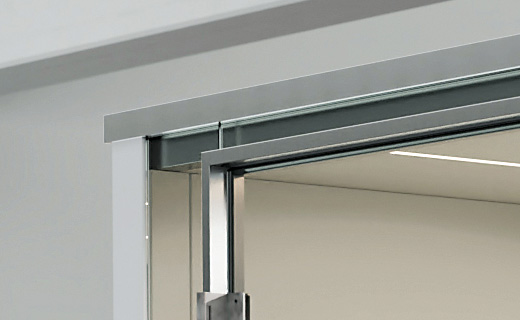

Türelement: Ganzglastür 10 mm / 40 mm Alurahmentür mit 12 mm VSG-SI Verglasung
Lüftung: In Systemdecke integriertes Belüftungsgerät in Kombination mit Überströmelement, Leistung bis max. 210 m³/h
Ausschreibungstexte

10 mm ESG: Dn,T,w = 25 dB (entspricht Rw,P von ca. 34 dB)

12 mm VSG: Dn,T,w = 30 dB (entspricht Rw,P von ca. 37 dB)

16 mm VSG: Dn,T,w = 32 dB (entspricht Rw,P von ca. 39 dB)

Sehr gute Umnutzungsfähigkeit und Wiederverwendbarkeit
Gut trennbare Materialien (Demontage, Recycling)
Materialien können nach der Nutzungsphase dem Recycling zugeführt werden
Unbedenkliche Hauptmaterialien: Glas, Aluminium, Stahl, Holzwerkstoffe

Bildergalerie

Technische Details

Personen

1-2

Konstruktion

Kombination aus Einfachverglasung und doppelschaliger Vollwandkonstruktion

Abmessungen

L 2.290 mm / B 1.600 mm / H 2.300 mm

Verglasung

Einfachverglasung 10 mm ESG / 12 mm VSG / 16 mm VSG

Türelement

Ganzglastür 10 mm / 40 mm Alurahmentür

Lüftung

In Systemdecke integriertes Belüftungsgerät in Kombination mit Überströmelement, Leistung bis max. 210 m3/h

Schallschutz

ESG: Dn,T,w = 25 dB (entspricht Rw,P von ca. 34 dB); VSG 12 mm: Dn,T,w = 30 dB (entspricht Rw,P von ca. 37 dB); VSG 16 mm: Dn,T,w = 32 dB (entspricht Rw,P von ca. 39 dB);

Raumakustik

Mikroperforiertes Deckenpaneele und mikroperforierte Wandabsorber.
